فك اللفة بدون عمود مع مكدس ناقل

قطع مستمر

هذه الآلة مناسبة لقطع لفات جامبو ، مثل الأوراق ، والملصقات اللاصقة ، والأغشية البلاستيكية السميكة ،  أو بعض المواد المصفحة ، إلى صفائح بأي حجم مطلوب بسرعة عالية ودقة عالية.

إنها المعدات  المثالية لصناعة الورق  والبلاستيك والطباعة وتغليف الأغذية  .



المواد المناسبة

√ 30-500 جرام من الورق المتنوع (ورق الكرافت، ورق فني، ورق السيليكون، ورق مطلي، ورق الصحف وما إلى ذلك)

√ ملصق لاصق (ورق لاصق)

√ أنواع مختلفة من الرقائق (فيلم إلى فيلم، فيلم إلى ورق)

√ سمك الفيلم ≥30 ميكرون

√ غير منسوجة وما إلى ذلك



سمات

1. سمك لوح جدار جسم الطائرة 16 مم ؛ لضمان التشغيل المستقر.

2. جميع بكرات المطاط مصنوعة من مادة البولي يوريثين للاستخدام لفترة طويلة

3. تتم معالجة جميع بكرات التوجيه المصنوعة من سبائك الألومنيوم بالتوازن الديناميكي والأكسدة الصلبة .

4. جميع أعمدة السكين مصنوعة من الفولاذ رقم 45 المغطى بالكروم الصلب بسمك 100 ميكرومتر ويتم معالجتها بالتوازن الديناميكي .

5. جميع الأجهزة الكهربائية تتوافق مع معيار شهادة 3C الصينية .

6. محركات سيرفو ذات تحكم متزامن بأسطوانة الجر مما يوفر دقة عالية .

7. يوفر نظام التحكم PLC من شركة Panasonic اليابانية مع شاشة اللمس الكثير من الراحة للمشغل، فهو يحتوي على وظائف متعددة، مثل الوصول إلى قطر الفك والتوقف التلقائي، وإعداد طول القطع ، وما إلى ذلك.

٨. فكّ بكرات بعمود مع تحميل هوائي تلقائي لللفائف الضخمة الثقيلة. نظام توجيه شبكي عبر مستشعر بالموجات فوق الصوتية لتصحيح حافة البكرات لضمان تغذية دقيقة.

9. وحدة أسطوانة الراقصة الهوائية لتغيير السرعة تلقائيًا وتضمن تغذية الويب المستقرة تحت التشغيل بسرعة عالية.

10. حامل سكين الصب الثقيل وسكين القطع الفولاذية عالية الجودة يضمنان جودة قطع نظيفة وعمر استخدام طويل.



المعلمة الرئيسية

نموذج	HQJ-1100W	HQJ-1400W	HQJ-1600W
أقصى عرض للفة جامبو للتحميل (مم)	1100	1400	1600
أقصى قطر للفة جامبو للتحميل (مم)	Φ1400	Φ1400	Φ1400
أقصى وزن للفة جامبو للتحميل (كجم)	عام 2000	عام 2000	عام 2000
فك قطر القلب الداخلي لأنبوب الورق	3 بوصة (76 مم) و6 بوصة (152 مم)	3 بوصة (76 مم) و6 بوصة (152 مم)	3 بوصة (76 مم) و6 بوصة (152 مم)
مستشعر دليل الويب	مستشعر الموجات فوق الصوتية	مستشعر الموجات فوق الصوتية	مستشعر الموجات فوق الصوتية
طول القطع (مم)	20-2000	20-2000	20-2000
دقة القطع (مم)	±0.2	±0.2	±0.2
سرعة القطع (قطع/دقيقة)	30-180	30-180	30-180
نظام تقليم الحواف	مروحة نفخ	مروحة نفخ	مروحة نفخ
سمك القطع	30-500 جرام لكل متر مربع	30-500 جرام لكل متر مربع	30-500 جرام لكل متر مربع
إجمالي الطاقة (كيلوواط)	10	14	17
مزود الطاقة	380 فولت، 3 مراحل، 50 هرتز	380 فولت، 3 مراحل، 50 هرتز	380 فولت، 3 مراحل، 50 هرتز
إمداد الهواء	0.6-0.8 ميجا باسكال، 0.8 متر مكعب/دقيقة	0.6-0.8 ميجا باسكال، 0.8 متر مكعب/دقيقة	0.6-0.8 ميجا باسكال، 0.8 متر مكعب/دقيقة
الوزن (كجم)	2500	2800	3000
الأبعاد الكلية (مم)	6000*2800*1400	6000*3000*1400	6000*3200*1400



التكوين القياسي

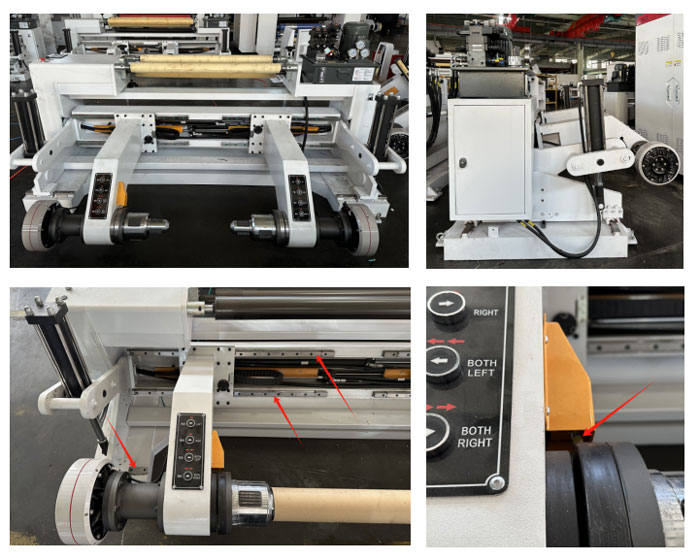

1. فك بدون عمود

> فك بدون عمود مع رفع هيدروليكي تلقائي . مزود بمقبض متدرج قياسي ٣ و٦ بوصات .

>  نظام هيدروليكي  لرفع لفة جامبو كبيرة من الأرض.

> أذرع ميكانيكية تتحرك بشكل منفصل على سكة هيدروليكية. زر واحد للتشغيل السهل.

>  فرامل مسحوق مغناطيسي  20 كجم * 2 قطعة للتحكم في شد الفك.

> مادة الآلة: فولاذ الحديد الزهر ولوحة فولاذية بسمك 20 مم لجسم الطائرة.

>  مستشعر القرب للحساب التلقائي لقطر لفات الفك.

> المواصفات القياسية:

الحد الأقصى لقطر البكرة: ١٤٠٠ مم

أقصى وزن للبكرة: ٢٠٠٠ كجم

حجم القلب الداخلي: 3 بوصات (76 مم) و6 بوصات (152 مم)

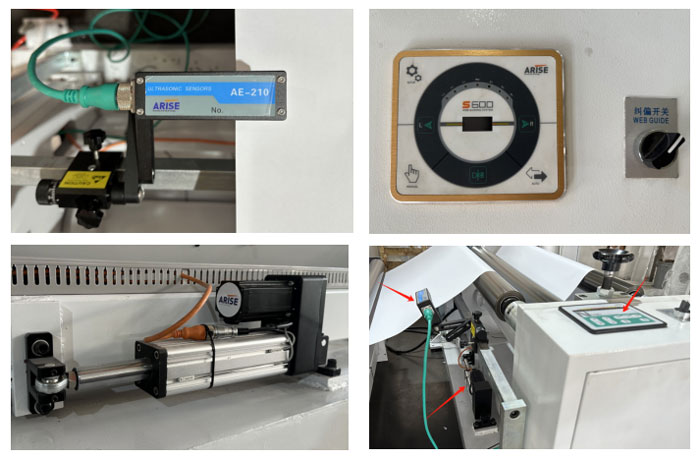

2. نظام دليل الويب.

> مُجهّز بنظام توجيه ويب Arise  لاكتشاف الحواف. تأكد من دقة تغذية المواد.

> نظام دليل الويب مع التحكم التلقائي واليدوي

>  مستشعر الموجات فوق الصوتية عالي الدقة  والذي يكتشف بسهولة وسرعة حواف الويب المختلفة.

>تتضمن مستشعر الموجات فوق الصوتية ووحدة التحكم والمحرك الصحيح .



3. نظام الجر

> تستخدم الأسطوانة المطاطية الجر  مع مادة TPU  مدفوعة لفترة طويلة من الاستخدام.

>  بكرة مطاطية  مزودة بخاصية التحكم الهوائي القابل للتعديل للتحكم المثالي في الشد.

>  بكرة جر أمامية  مزودة  بمحرك سيرفو (محرك تشغيل) للتحكم في  القطع بدقة عالية وبكرة جر خلفية  مزودة بمحرك لتغذية المواد.

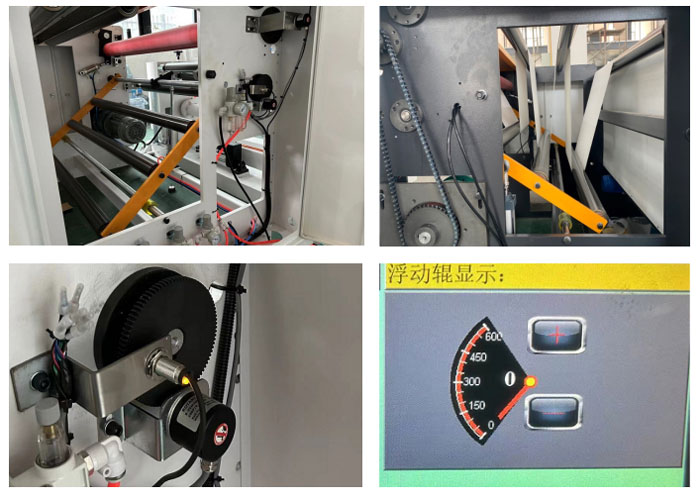

4. رقص الأسطوانة

> وحدة الأسطوانة الراقصة الهوائية  للسرعة المتغيرة تلقائيًا وتضمن تغذية الويب المستقرة تحت التشغيل بسرعة عالية.

> جهاز تشفير  لأسطوانة الراقصة للكشف عن الموضع بدقة والذي يتم عرضه على شاشة اللمس، ويمكن تعديل سرعة الجر بناءً على موضع أسطوانة الراقصة.

> عرض شد بكرة الراقصة على شاشة اللمس والتعديل.

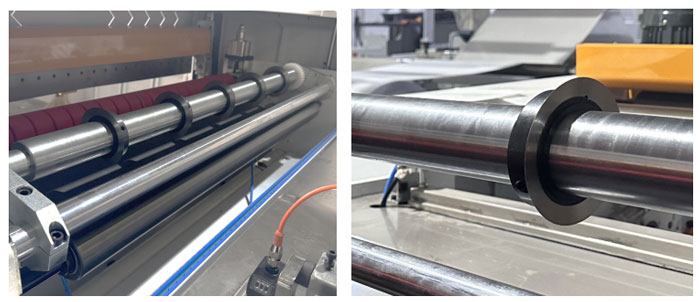

5. وظيفة التقطيع (ثلاثة سكاكين)

>سكاكين دوارة يمكن تحريكها إلى أي مكان حسب الحاجة.

>نظام نفخ المواد النفايات لنفخ النفايات المقطوعة.

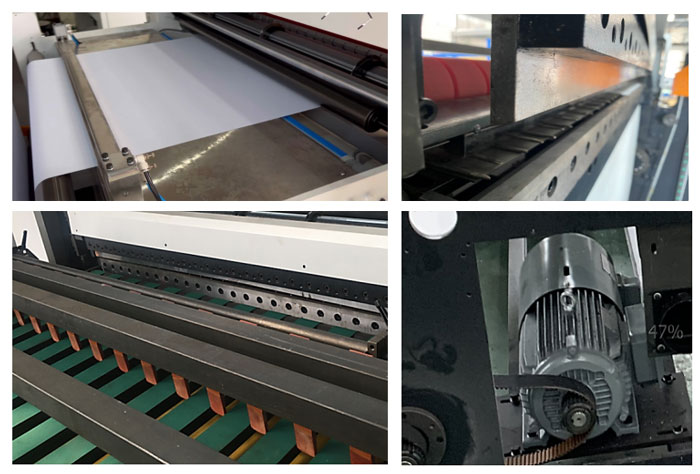

6. وحدة القطع

>  حامل سكين الصب الثقيل ، السكين السفلي ثابت والشفرة العلوية متحركة.

>  محرك سيرفو مع سائق  للتحكم في طول قطع الويب بدقة عالية.

> سكين القطع الفولاذية عالية السرعة  (مجموعتان) تضمن جودة قطع مثالية وعمر استخدام طويل (مجموعة واحدة من 5 إلى 6 سنوات وسكين طحن كل 6 إلى 8 أشهر)

> يعد محرك التيار المتردد للفرامل  الذي يحرك حركة سكين القطع لأعلى ولأسفل على قضبان التوجيه Hiwin  ضروريًا للتوقف السريع والإمساك.

>  مضاد للكهرباء  الساكنة لعلاج الجانبين.

> سكين قص دوار للتقطيع قبل القطع العرضي

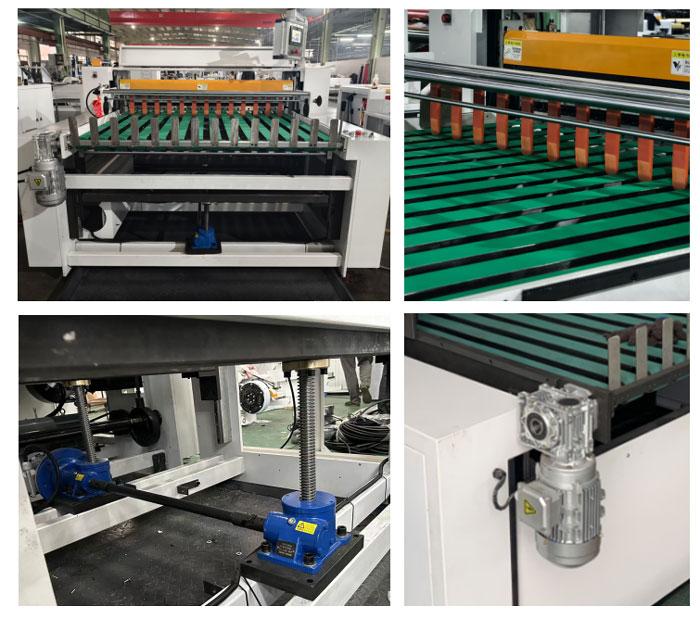

7. ناقل التكديس

> تتيح الرافعة الناقلة المتحركة  إمكانية تعديل سكين القطع بسهولة بواسطة المشغل.

>يعمل الناقل، الذي يتم تشغيله بواسطة محرك تروس، تلقائيًا بالتوافق مع تشغيل الماكينة الرئيسية.

> يقوم الرافع الأوتوماتيكي للمكدس ، والذي يتم تشغيله بواسطة محرك تروس مع قضبان لولبية، بتعديل ارتفاعه تلقائيًا وفقًا لسرعة القطع.

>يتم التحكم في وظيفة التشغيل/الإيقاف لجهاز وضع الورقة المتحركة تلقائيًا بواسطة PLC.

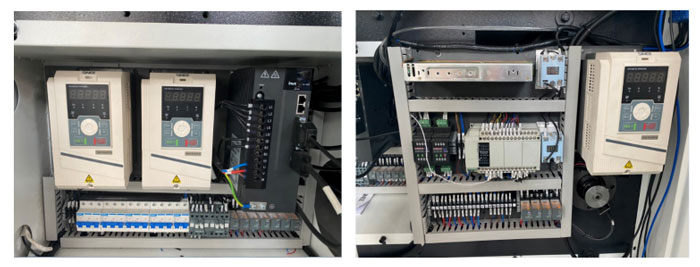

8. وحدة كهربائية/ شاشة تعمل باللمس مع نظام PLC

جميع الأجهزة الكهربائية مطابقة لمعايير شهادة 3C الصينية  ، وهي آمنة وطويلة الأمد.

> تم تصميم تخطيط لوحة التحكم الإلكترونية بعناية، وترتيبها بشكل أنيق، وتحتل مساحة صغيرة.

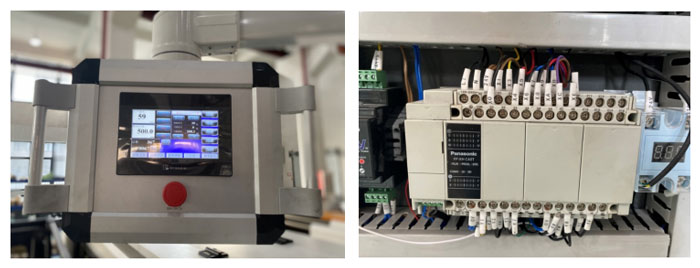

9. شاشة تعمل باللمس مع نظام PLC

> شاشة تعمل باللمس ملونة  و PLC (باناسونيك، اليابان) .

> اللغة الصينية واللغة الإنجليزية على شاشة اللمس

>   وظيفة ضبط طول القطع  وكمية القطع .

> وظيفة تشخيص المشكلة على شاشة اللمس، إذا حدثت أي مشاكل، يمكنك التحقق من صفحة الإدخال/الإخراج للعثور عليها.



خياري:

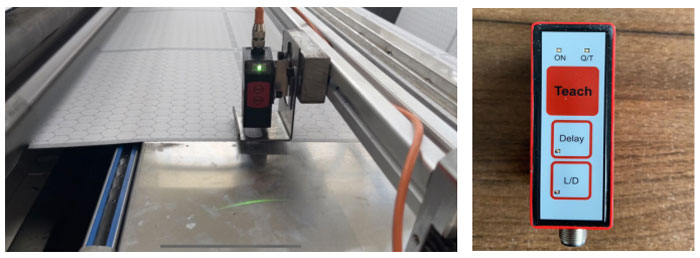

1. مستشعر رمز اللون الألماني LEUZE

> رمز اللون للعلامة التجارية العالمية الرائدة الذي يمكنه متابعة علامات العين بشكل صحيح والطباعة والقطع بدقة عالية
